产品概述

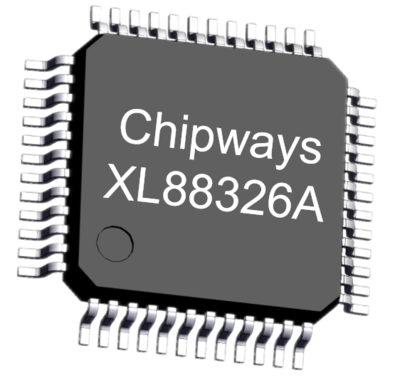

XL88326A系列多节电池组监控芯片是一款高集成单芯片，兼顾模拟前端（采集）、硬件保护（完整保护）和高低边驱动（开关驱动），可以检测保护故障并自动禁用 FET，监测恢复情况并自动重新启用 FET，而无需任何主机处理器参与；保护板可以省掉 MCU，主控 ECU 又能读取电压、电流、温度，控制充放电开关；可同时测量多达 26 串电池电压，总测量误差（TME）小于 5mV，测量输入范围 0~5V。

特性与优势

• 高集成三合一单芯片（AFE+硬件保护+驱动）

• 内置双 ADC，工作在采集模式时，双 ADC 可设置同步模式同时测量电池电压和充放电电流

• 专用CADC电流采集（20/24bit  CC1/CC2）,采样分辨率低至0.47μV

• 内置完整硬件保护功能，实现对电压、电流、温度的监测及保护；工作在保护模式时，可独立保护电池包

• 内置被动均衡驱动电路

• 内置高/低边 N-MOSFET 驱动，管理电芯充电或放电

• 内置 EEPROM，用于保存保护阈值及保护延时等可调参数，可通过 IIC 通信接口进行烧写

• 支持串数自动识别&自校准功能，简化生产、弹性扩容、优化成本

• 工作温度范围：–40°C~85°C

• 工作电压范围：7.2V~120V

• 封装形式：LQFP48/64

应用

电动自行车、摩托车，平衡车，扫地机器人，高功率便携式设备，电动工具，工业/服务机器人等
