产品概述

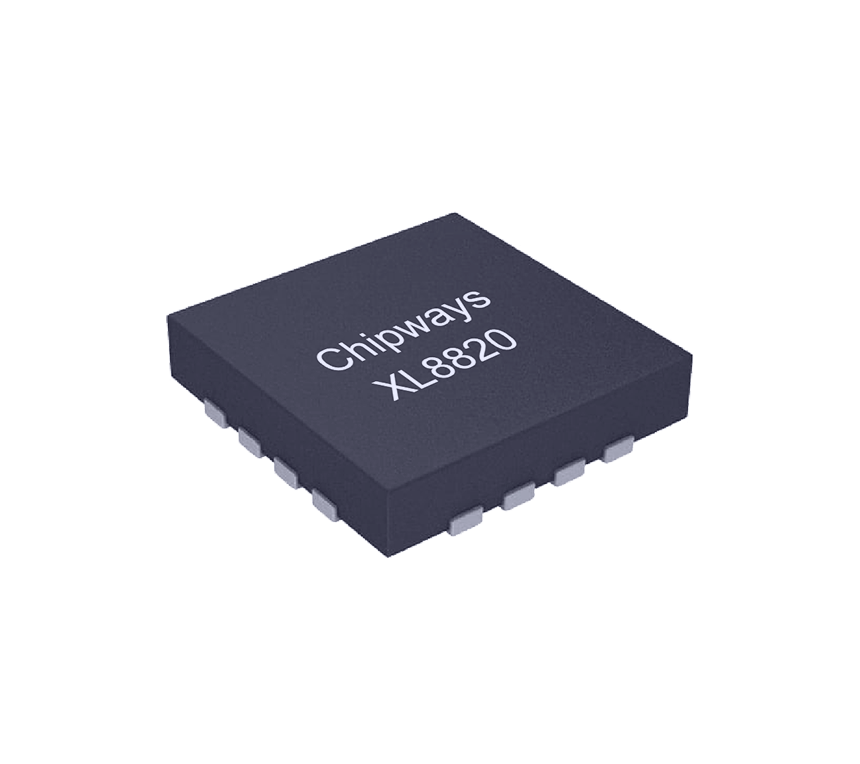

XL8820系列产品是同时满足AEC-Q100汽车可靠性标准和ISO 26262汽车功能安全标准的车规级隔离式通信接口芯片。采用匹配的电流源和电流沉来驱动差分信号,从而免除了增设变压器中心抽头,并降低了EMI。可以将高达2Mbps 的全双工SPI 信号转换成差分信号,然后再通过双绞线和一个简单、低成本的变压器传送这个差分信号。该器件可以简化远距离隔离传输SPI通信信号电路的复杂性,省去传统电路通常需要的大量组件,非常适合电池监测系统应用。
特性与优势
· 主电源:2.7V 至 5.5V
· 接口电源:1.7V 至 5.5V
· 隔离式 SPI 数据通信:2Mbps
· 支持的最大电缆长度:可达100 米
· 超低待机电流:可达2μA
· 非常低的 EMI 敏感度和辐射
· 可采用标准变压器实现简单的电气隔离
· 可采用单根双绞线的双向接口
· 可针对高抗噪性或低功耗进行配置
· 可兼容大多数 SPI接口
· 可进行自动唤醒检测
· 满足AEC-Q100汽车可靠性标准要求
· 满足ISO 26262汽车功能安全标准要求
· 支持16-QFN封装
|
